Venturi-suutin
NCT
VENTURI DEVICE Venturi-imulaite mudan ja nesteiden syväimuun
Venturi Device on imusuutinjärjestelmä, joka hyödyntää kartion sisällä olevien vesisuihkujen synnyttämää Venturi-ilmiötä mudan ja nesteiden imemiseen syvältä. Laite voidaan liittää viemärinhuuhteluauton imuletkuun, ja välikappaleella useita yksiköitä voidaan kytkeä sarjaan imusyvyyden kasvattamiseksi.
- Venturi-imulaite
- DN50–DN100
- Syväimuun
- 225–250 bar
Tekniset perustiedot
Venturi-imulaite / imusuutin
Mudan, lietteen ja nesteiden imu syvistä kohteista
Vesisuihkujen synnyttämä Venturi-ilmiö
DN50, DN80 ja DN100
1/2” F
DN50, DN80 tai DN100
225–250 bar
Välikappale sarjakytkentään
Ominaisuudet
- Mahdollistaa mudan, lietteen ja nesteiden imemisen syvältä
- Venturi-ilmiö syntyy kartion sisällä olevien vesisuihkujen avulla
- Viemärinhuuhteluauton imuletku voidaan liittää DN80- tai DN100-kokoluokan tuloihin
- Välikappale mahdollistaa useamman yksikön sarjakytkennän imusyvyyden kasvattamiseksi
- Soveltuu kohteisiin, joissa pelkkä tavallinen imu ei riitä
- Saatavana DN50-, DN80- ja DN100-kokoluokissa
Kuvaus

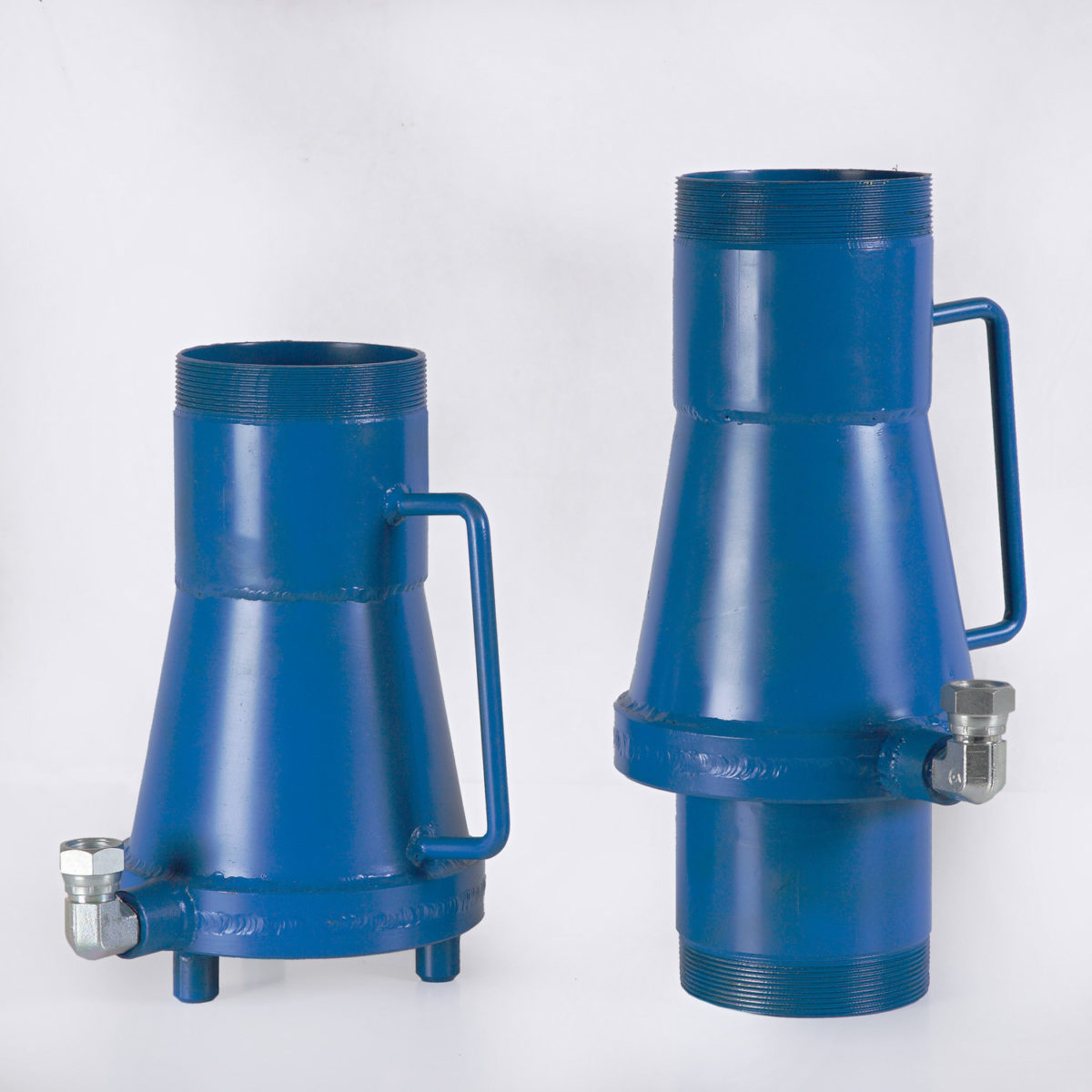

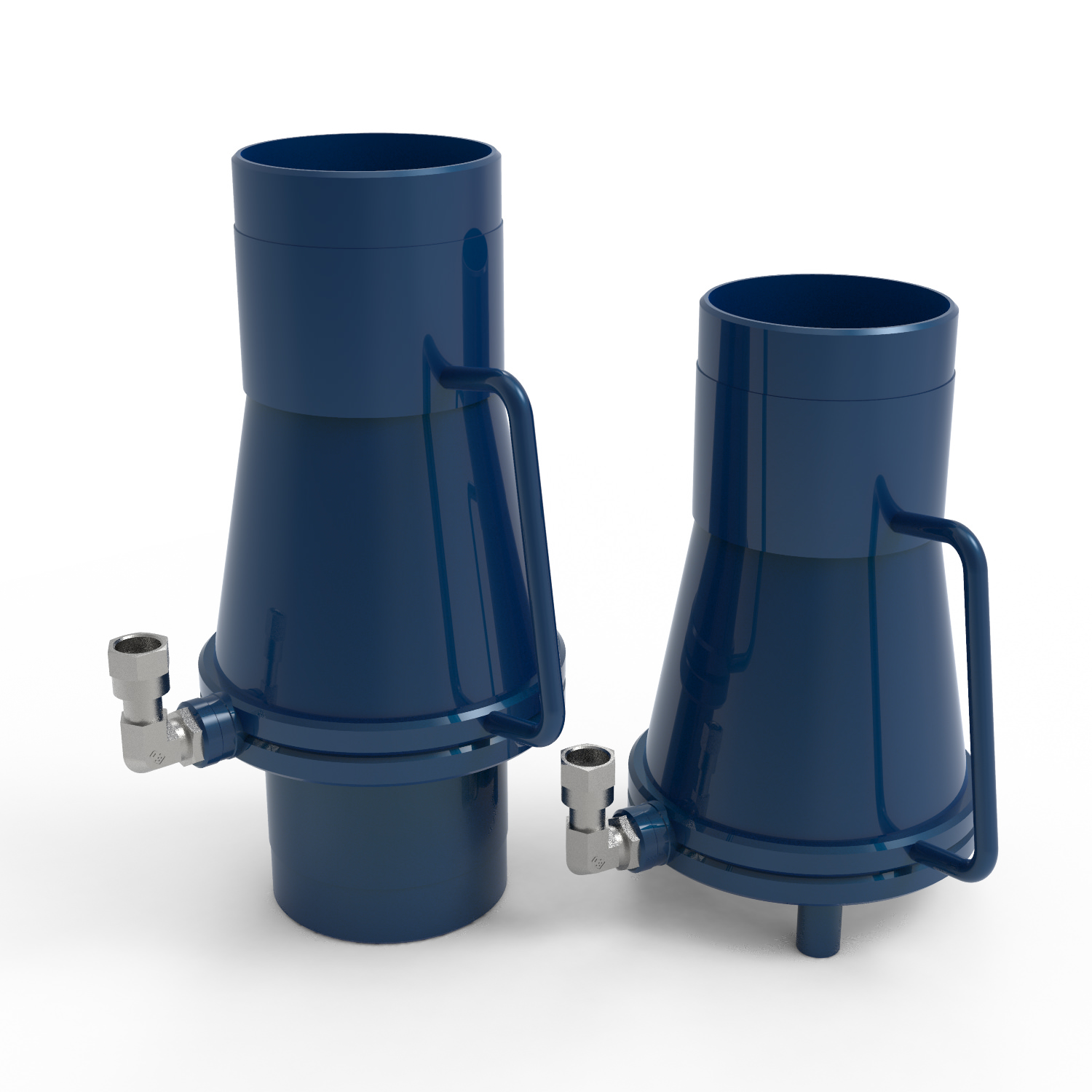

Venturi Device on mudan ja nesteiden imuun tarkoitettu Venturi-imulaite, jossa kartion sisällä olevat vesisuihkut synnyttävät alipainetta ja parantavat imutehoa. Ratkaisu soveltuu erityisesti syviin kohteisiin, joissa materiaalia täytyy nostaa veden virtauksen avulla.

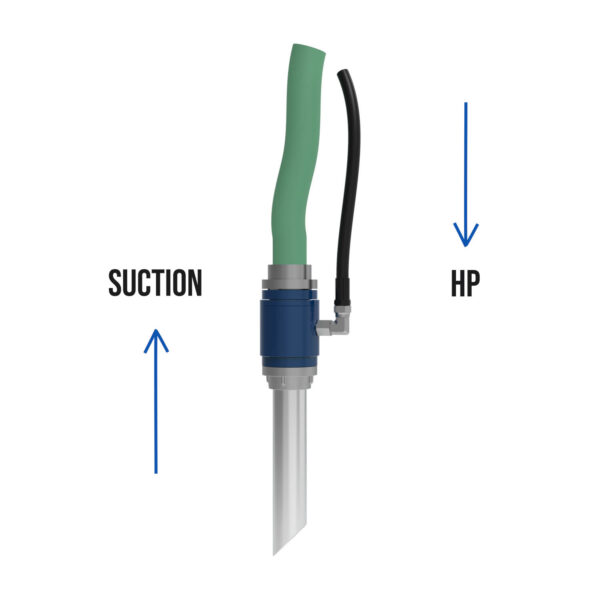

Viemärinhuuhteluauton imuletkut voidaan liittää DN80- tai DN100-kokoluokan tuloihin. Erillinen välikappale mahdollistaa laitteiden sarjakytkennän, jolloin imusyvyyttä voidaan kasvattaa käyttökohteen mukaan.
Mallit ja tekniset tiedot
| Malli | DN50 | DN80 | DN100 |
|---|---|---|---|

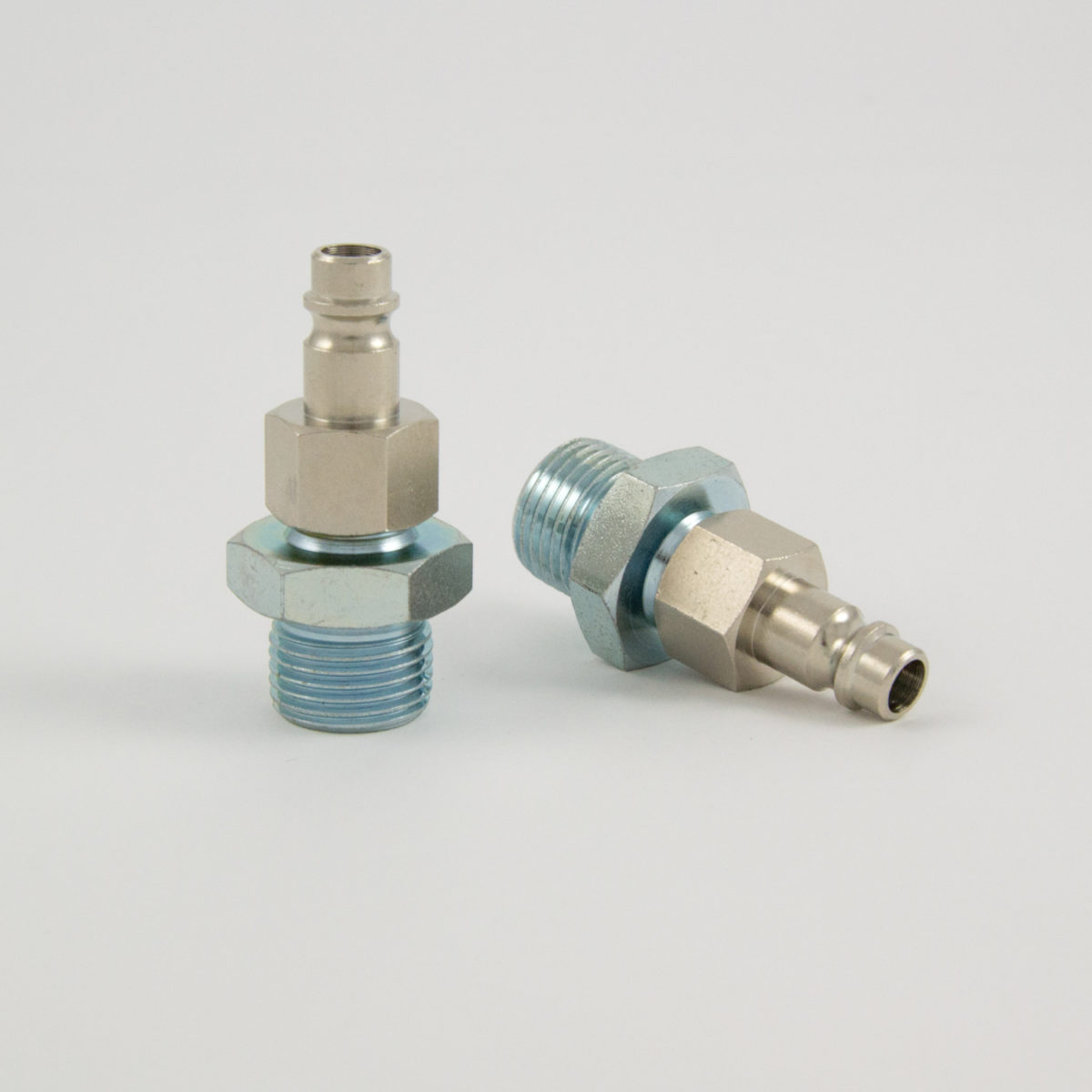

| Vesi-/ilmaliitäntä | 1/2” F | 1/2” F | 1/2” F |
| Imuletku | DN50 2” | DN80 3” | DN100 4” |
| Imulähtö | 2” F | 3” M | 4” M |
| Pituus mm | 100 | 270 | 370 |
| Paino kg | 5 | 4,7 | 5,7 |
| Sisäkkeet | 6 x M6 | 3 x TE M10 | 3 x TE M10 |
| Maksimipaine bar | 250 | 225 | 225 |
| Imuliitäntä | 2” F | 3” M | 4” M |
| Venturi-tuotenumero | – | 5100.10 | 5100.12 |
| Välikappaleen tuotenumero | 5100.01 | 5110.01 | 5110.02 |
